Где скачать паспорт и даташит Renishaw OMM-C?
Renishaw OMM-C (в каталоге — OMM-2C) — оптический приёмник (машинный модуль), который принимает сигнал измерительного щупа с оптической передачей и передаёт его дальше в систему измерения станка. OMM — сокращение от Optical Machine Module; он устанавливается внутри рабочей зоны, в поле видимости щупа.
Преимущества OMM-C
Оптическая передача исключает кабель между щупом и шпинделем, поэтому щуп можно менять автоматически вместе с инструментом. Приёмник OMM-2C относится к компактному исполнению и проще встраивается в ограниченное пространство рабочей зоны. Для других компоновок станка в каталоге есть OMM-2 с кабелем разной длины (8 м и 25 м) — длину выбирают по расстоянию до интерфейса. Подробнее о подборе измерительных систем — в статье «Датчики Renishaw для ЧПУ: как выбрать».
Технические характеристики OMM-C
| Параметр | Значение |
|---|---|
| Тип изделия | Оптический приёмник (машинный модуль) для щупов Renishaw |
| Передача сигнала | Оптическая: щуп — приёмник, далее — на интерфейс и ЧПУ |
| Совместимость | Оптические щупы Renishaw; точный перечень моделей и интерфейсов уточняйте по руководству производителя |
| Исполнения в каталоге | OMM-2C (A-5991-0001); OMM-2 с кабелем 8 м (A-5492-0049) и 25 м (A-5492-0051) |
| Крепёж | Крепёжный винт OMM-2C, артикул A-5991-0113 |
| Назначение | Привязка детали и контроль на обрабатывающих центрах и станках с ЧПУ |
| Производитель | Renishaw |
Где купить оригинальный OMM-C?
Оригинальные приёмники Renishaw поставляет компания «Эффективное производство» (cnc360.ru): гарантия 12 месяцев, техническая документация и консультация по совместимости со щупом и интерфейсом. Весь ассортимент собран в разделе щупы Renishaw.

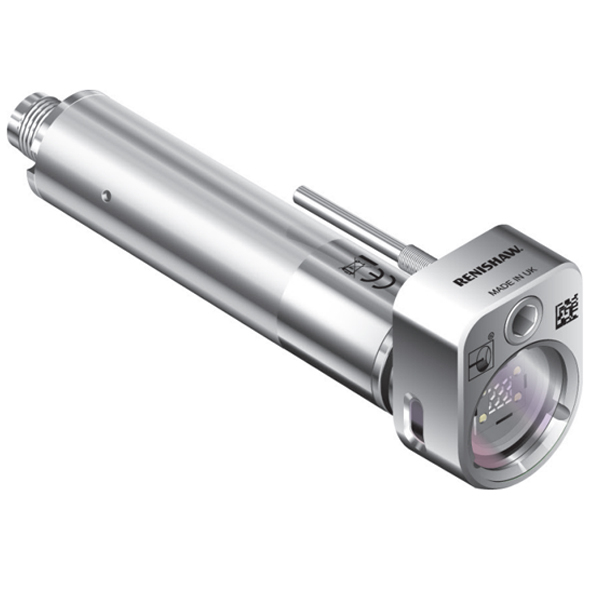

Оптический приёмник для приёма сигнала измерительного щупа Renishaw в рабочей зоне станка с ЧПУ.
Какое исполнение OMM-C выбрать
Выбор начинается с того, какой щуп и какой интерфейс уже стоят на станке: приёмник должен работать в одной системе передачи с ними. Далее учитывают место установки и длину трассы. Если нужен компактный модуль — берут OMM-2C; если приёмник монтируется на удалении от интерфейса — OMM-2 с кабелем 8 или 25 м. При замене изношенного или повреждённого приёмника сверяйте артикул с табличкой на изделии. Порядок установки и привязки описан на странице установка датчиков измерения детали и привязки инструмента.
Частые вопросы
- Для чего нужен Renishaw OMM-C?
- Это оптический приёмник: он принимает сигнал измерительного щупа с оптической передачей и передаёт его в систему измерения станка с ЧПУ.
- Чем OMM-2C отличается от OMM-2 с кабелем?
- OMM-2C — компактное исполнение, а OMM-2 в каталоге представлен с кабелем 8 м и 25 м. Длину кабеля выбирают по расстоянию от места установки до интерфейса.
- Какой артикул у оптического приёмника OMM-2C?
- Артикул оптического приёмника OMM-2C Renishaw — A-5991-0001. Крепёжный винт к нему поставляется отдельно под артикулом A-5991-0113.
- Как проверить совместимость OMM-C со щупом?
- Сверьте модель щупа и интерфейса с руководством Renishaw. Совместимость можно также уточнить у специалистов cnc360 по модели станка и системы ЧПУ.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw OMM-C на сайте «Эффективное производство».
Скачать руководство по установке и эксплуатации (PDF) Первоисточник: Renishaw
